產品介紹

名稱：FSL型軸向型復式拉桿補償器
我廠生產的軸向型復式拉桿補償器，是集國內外同類產品的成功經驗，潛心研究出的一種工藝先進，安裝使用方便的管道設備。其中大中口徑的軸向型復式拉桿補償器是我公司的拳頭產品之一，尤其在設計和生產軸向型復式拉桿補償器方面，在國內外已處于絕對領先水平。

產品特點

用途：FSL型軸向型復式拉桿波紋補償器結構簡單，補償量大，一般使用于低疲勞次數，需大補償量的管線。

型號： DN32-DN3000，壓力級別0.1Mpa-2.5Mpa
連接方式： 1、法蘭連接 2、接管連接
產品軸向補償量：72mm-500mm

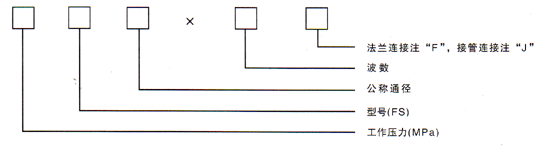

一、型號示例：

舉例：0.6FSL200×12J
表示：工作壓力為0.6MPa，通徑DN=200mm，波數為12，接管連接的復式拉桿波紋補償器。
二、應用說明：
1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。
3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨。
三、對固定支座的作用力：
壓力推動：Fp=100·P·A　　　　　�。∟）
軸向彈力：Fx=f·Kx·X 　　　　　　（N）
式中：P：高工作壓力或高試驗壓力　　MPa；
A：有效面積（查樣本）　　　　　　平方米；
Kx：補償器軸向剛度　　　　　　　　N/mm；
X：補償器使用的軸向補償量　　　　　mm
f：系數，當補償器進行預變形時，f為1/2，當補償器不進行預變形時，f取1。

產品性能

FSL型軸向型復式拉桿補償器數據

公稱通徑	型號			補償量			鋼度(N/mm)			有效面積 (cm 2 )	徑向大尺寸 (mm)	接管端口尺寸 (Φ×δ)	保護套外徑 (mm)	總長(L)(mm)
公稱通徑	型號			軸向Xo	橫向Yo	角向θo/度	軸向Kx	橫向Ky	角向KQN-m/度	有效面積 (cm 2 )	徑向大尺寸 (mm)	接管端口尺寸 (Φ×δ)	保護套外徑 (mm)	法蘭	接管
32	QM	BW1.0/32×8	J	7			441			16		Φ38×3.5	186		280
	JZ	BW1.0/32×8	F	7	1.28	±4	441	774	2	16	225			164
	QM	BW1.0/32×16	J	14			220			16			186		321
	JZ	BW1.0/32×16	F	14	5.1	±8	221	97	1	16	225			216
40	QM	BW1.0/40×8	J	10			318			23		Φ45×3.5	224		289
	JZ	BW1.0/40×8	F	10	1.5	±4	318	696	2	23	244			219
	QM	BW1.0/40×16	J	19			158			23			224		334
	JZ	BW1.0/40×16	F	19	6.1	±8	158	87	1	23	244			219
50	QM	BW1.0/50×8	J	12			635			37		Φ57×3.5	239		306
	JZ	BW1.0/50×8	F	12	2.2	±4	635	1041	6.4	37	259			182
	QM	BW1.0/50×16	J	24			318			37			239		372
	JZ	BW1.0/50×16	F	24	8.9	±8	318	130	3.2	37	259			247
65	QM	BW1.0/65×8	J	18			423			55		Φ73×4	250		322
	JZ	BW1.0/65×8	F	18	3.4	±5.3	423	699	6.5	55	270			200
	QM	BW1.0/65×12	J	28			282			55			250		362
	JZ	BW1.0/65×12	F	28	6.5	±8	282	243	4.3	55	270			240
80	QM	BW1.0/80×8	J	29			358			81		Φ89×4	264		366
	JZ	BW1.0/80×8	F	29	6.4	±6.4	358	401	8.1	81	284			244
	QM	BW1.0/80×10	J	37			286			81			264		390
	JZ	BW1.0/80×10	F	37	10	±8	286	205	6.4	81	284			274
100	QM	BW1.0/100×6	J	33			417			121		Φ108×4	284		345
	JZ	BW1.0/100×6	F	33	2.9	±4.8	417	1206	16.2	121	304			223
	QM	BW1.0/100×10	J	54			250			121			284		409
	JZ	BW1.0/100×10	F	54	8	±8	250	260	9.7	121	304			287
125	QM	BW1.6/125×5	J	35			409			180		Φ133×4	314		342
	JZ	BW1.6/125×5	F	35	2.5	±4.4	409	4110	47	180	334			216
	QM	BW1.6/125×9	J	63			227			180			314		414
	JZ	BW1.6/125×9	F	63	8.1	±8	227	705	26.1	180	334			288
150	QM	BW1.6/150×5	J	45			456			257		Φ159×4.5	344		367
	JZ	BW1.6/150×5	F	45	3.3	±5	456	3273	49	257	364			238
	QM	BW1.6/150×8	J	71			285			257			344		427
	JZ	BW1.6/150×8	F	71	8.3	±8	285	813	30.7	257	364			302
200	QM	BW1.6/200×4	J	56			480			479		Φ219×6	422		392
	JZ	BW1.6/200×4	F	56	4.5	±5.3	480	3823	64.2	479	442			248
	QM	BW1.6/200×6	J	84			320			479			422		426
	JZ	BW1.6/200×6	F	84	10	±8	320	1130	42.8	479	442			302
250	QM	BW1.6/250×4	J	53			930			769		Φ273×8	487		379
	JZ	BW1.6/250×4	F	53	4.6	±5.2	930	5630	196	769	507			393
	QM	BW1.6/250×6	J	80			620			769			487		399
	JZ	BW1.6/250×6	F	80	10.4	±7.8	620	1668	131	769	507			393
300	QM	BW1.6/300×4	J	57			1253			1105		Φ325×8	542		467
	JZ	BW1.6/300×4	F	57	5.8	±5	1253	6479	365.7	1105	562			366
	QM	BW1.6/300×6	J	85			835			1105			542		565
	JZ	BW1.6/300×6	F	85	13	±7.5	835	1920	244	1105	562			464
350	QM	BW1.6/350×4	J	64			1265			1367		Φ377×10	602		492
	JZ	BW1.6/350×4	F	64	6.6	±5	1265	6301	465	1367	622			397
	QM	BW1.6/350×6	J	97			843			1367			602		604
	JZ	BW1.6/350×6	F	97	14.8	±7.5	843	1873	310	1367	622			509
400	QM	BW1.6/400×4	J	65			1373			1611		Φ426×10	680		518
	JZ	BW1.6/400×4	F	65	5.8	±4.6	1373	8832	608	1611	700			412
	QM	BW1.6/400×6	J	97			915			1611			680		628
	JZ	BW1.6/400×6	F	97	13	±6.9	915	2609	405	1611	700			522
